认 证：工商信息已核实
访问量：15317
产品详情：
触摸屏导电银浆BY-TP840
产品简介
BY-TP840导电银浆料是宝银电子材料有限公司(BEMC)生产的一种低阻抗慢干型银浆。它是由超细银粉和低温固化热塑性树脂精研而成，适用于电容式触摸屏精细线路的激光蚀刻工艺。
典型应用

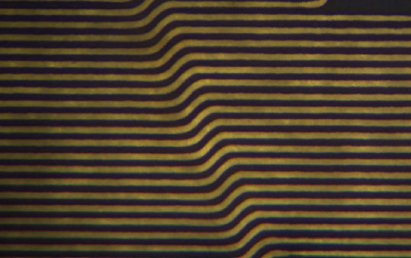

电容式触摸屏用ITO/PET膜基材上精细线路的激光蚀刻。
通用特点
本品具有良好的印刷性、导电性、硬度附着力，与碳浆和绝缘油墨匹配良好。
技术指标
物理性能指标 | 测试方法 | 测试标准 | ||
外 观 | 肉眼观察 | 银灰色膏体 | ||
填 料 | 银微粉（Dmax≤4μm） | |||
气 味 | 轻微 | |||
粘 度（Pa.S） | NDJ-1型旋转粘度计，Ⅱ转子，75rpm，@25℃，Pa.s | 35～40 | ||
触变指数 | 2～3 | |||
细 度（μm） | 刮板细度计 | ＜ 5 | ||
固 含 量（Wt%） | 150℃烘烤60分钟 | 80±2% | ||
涂布面积（cm2/g） | 干膜厚度6～10μm | 100-150 | ||
固化后性能指标 | 测试方法 | 测试标准 | ||
浆料方阻（mΩ/□） | 万用表 | ＜25 | ||
附 着 力 | 百格实验（ITO/PET膜），3M600胶带，垂直拉 | 5B | ||
硬 度（H） | 中华铅笔 | 3H（ITO/PET膜） | ||
工作温度（℃） | 线路 | < 70 | ||
耐湿性测试 | 70℃，90%，96小时 | 电阻变化≤+10% | ||
高低温循环测试 | -20～+40℃，10个循环 | 电阻变化≤+10% |
使用说明及指引
基 材：ITO/PET膜。
搅 拌：使用前彻底搅拌均匀。
稀 释：本品搅拌均匀后即可使用。不可加稀释剂，如加稀释剂，产品质量和性能不予保证。如果有特殊需求，需使用配套稀释剂X2200。添加稀释剂时建议按0.5%比例逐步添加，稀释剂用量建议不超过2%。
印 刷：本品在ITO/PET膜上既可用于60μm/60μm（线宽/线距）精细线路的丝网印刷工艺，可用于30μm /30μm（线宽/线距）以上精细线路的激光蚀刻工艺，印刷时刮胶板硬度75A或80A。
推荐固化工艺
厚 度： 干膜6-10μm
丝 网： 400～600目不锈钢丝网或复合聚酯丝网，角度45°，晒网厚度8μm。
烤 箱： ITO/PET膜130℃×45分钟，ITO/玻璃150℃×45分钟
储存条件及保质期
密封保存于干燥、阴凉、避光处，贮存温度在30℃以下，冰箱冷藏；
冷藏后启用需放置2-3h恢复至室温，并在印刷前充分搅拌10min；
未开封罐装，保质期为6个月。
安全操作规范
使用前仔细阅读产品使用说明,预防措施说明和急救措施说明；
本品含有机溶剂，使用时应保持良好通风，以避免过量蒸汽吸入体内；如接触到皮肤，应及时用清水和肥皂清洗。
- 推荐产品
- 供应产品
- 产品分类
